Проект начался с указания руководства. Старая сеть уже совсем ни куда не годилась. Так как я только устроился на новую работу, меня ознакомили с ситуацией и показали схемы. Схемы были старые и только в печатном варианте, их пришлось перечерчивать в электронный вид автокадом.

Пока еще с бумажными схемами провели обследование местности. Задачей было определить место расположения распределительных шкафов по зданию и их количество, так же необходимо было подсчитать количество абонентов – существующих и предполагаемых, длины кабельных линий, способ прокладки кабеля по коридорам и в помещении, определить  расположением серверной комнаты. Это всё заняло достаточно много времени с учетом согласования расположений РШ и серверной с руководством, передача помещения и т.п.  По итогам обследования  приблизительные контуры новой сети уже начали вырисовываться.

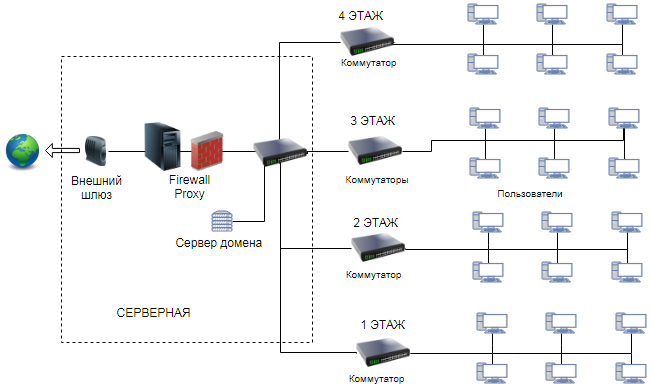

Нужно отметить пару нюансов начального этапа проекта. Во-первых, во-вторых и в-третьих нужно пользоваться современными методиками проектирования,  использовать кодекс СКС и немножко пользоваться своим воображением. Сеть должна стремиться к структуре звезды – в центре коммутатор, от него расходятся поэтажные коммутаторы и далее отводы к пользователям. Предполагалось достичь структуры, как на рисунке ниже. Такой рисунок можно составить в браузерной программе на сайте www.draw.io.

На роль серверной претендовали три или четыре помещения в разных частях здания. При выборе серверной комнаты  нужно обратить внимание на её площадь, она должна быть не менее 6м2, желательно без окон, пол из плиток. Обязательно наличие кондиционера, системы пожаротушения, контролируемой вентиляции, герметичной железной двери и по необходимости охранной сигнализации. Должна быть отдельная линия электропитания.  Циркуляции воздуха в серверной практически нет. Кондиционер нужен для охлаждения воздуха, а приточка и вытяжка могут понадобиться в экстренных ситуациях. Желательное расположение серверной где-нибудь в центре здания, чтоб кабельные линии расходились в разные стороны и не превышали 100м до поэтажных коммутаторов.

В итоге, две комнаты не подошли по размерам, одна оказалась очень сырой, осталось  наиболее подходящее помещение на третьем этаже, которое было складом. Его и выбрали.  Из необходимых систем нам удалось достичь присутствия  кондиционера, отдельного электропитания и системы оповещения о пожаре. Если бы пришел приемщик со стороны, такую серверную он бы не одобрил. Составилась предварительная схема расположения оборудования в помещении.

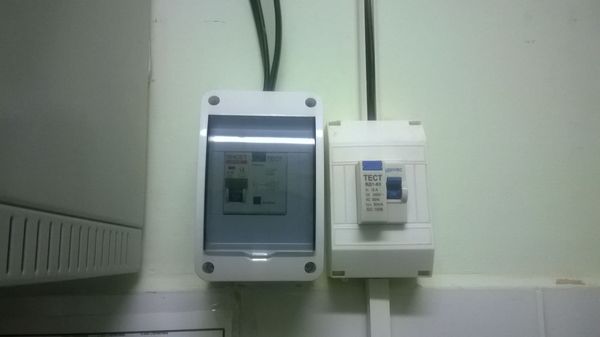

В серверную должна заводится отдельная линия   электропитания кабелем не менее  ВВГ 3х2.5мм2, которая подключается на отдельный автомат 16-25А в электрощитовой и так же оканчивается автоматом в серверной, а уже от него все розетки для серверов, коммутаторов и прочего оборудования. Электрики сопротивлялись, но свою работу сделали.

Количество розеток 220В подсчитать сложно, по этому, их сразу нужно делать с хорошим запасом, минимум 15-20 шт. Обязательно должна быть возможность подсоединить металлические шкафы к заземлению.

Еще одна система – это связь. Нужно было перетянуть телефонные линии для организации внешнего шлюза  через ADSL модем и для 3х VPN. До этого модемы стояли  в совершенно неожиданных местах.

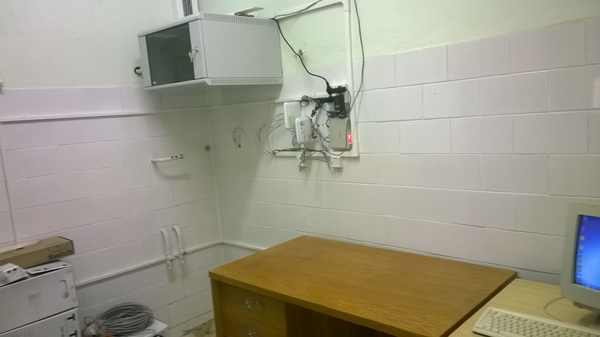

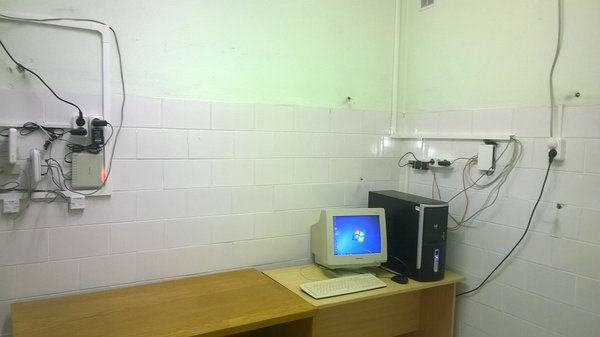

Вид серверной после завершения первого этапа проекта на фото ниже.

Первый РШ.

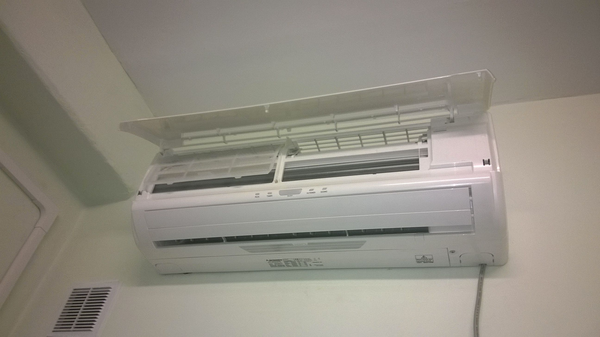

Кондиционер.

Выглядит немного грубовато, и тут есть организационные проблемы, например, при закупке не было возможности выбрать стоечный сервер или напольный высокий шкаф, единый для всего оборудования. Закупка была очень затянутой и хорошо, что вообще хоть что-то купили.

После предварительного обследования были нарисованы схемы и оформлена пояснительная записка.

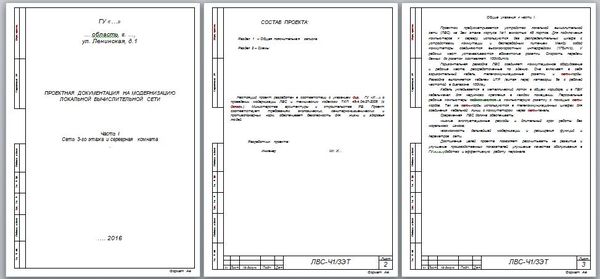

Проект делался в несколько этапов. Для примера пояснительная записка от первого этапа. Записка очень краткая, с указанием основных моментов.

Остальные части проекта идут как дополнение с другим  количеством розеток и длинной кабеля.

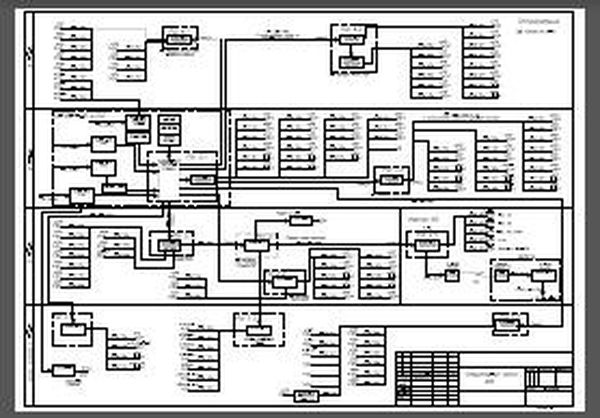

Первая схема – это структура предполагаемой сети с указанием  РШ и количеством отводов, а так же с указанием примерных  длин кабеля.

На схеме есть место, где несколько коммутаторов включены друг в друга последовательно по причине длинной кабельной линии. При длине более ста метров по кабелю UTP без усилителей сигнала сеть работает нестабильно. Такие ситуации следует обходить с использованием опто-волоконных линий. В данной ситуации это было невозможно по организационным причинам.

Между корпусами №2 и №5 передача данных осуществляется через две встречно направленные точки wi-fi CPE510. Система стабильно работает уже год. Замечаний нет. Остальная сеть по типовой структуре СКС.

По проекту получилось 185 портов. Когда в ЛВС официально насчитывается более 128 портов, по законодательству РБ её нужно регистрировать в БелГИЭ. Портом считается каждый разъем RJ-45 в коммутаторе, способный передавать данные (как задействованный, так и не подключенный). Официально – значит оборудование проходит по бухгалтерии.

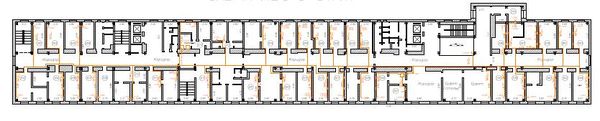

Следующая схема поэтажная на примере одного этажа.

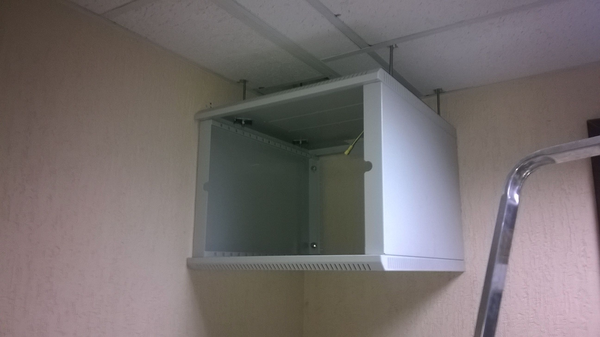

В среднем на этаж получается 40 абонентов, где-то больше, где-то меньше. Чтоб не тянуть много длинных линий, спроектировано по два распределительных шкафа  на этаж. РШ крепятся к стене дюбелями 16х80мм. Там, где стены совсем песочные или гипсо-картоновые шкафы крепятся к бетонному потолку шпильками М8, как на фото ниже.

По коридорам кабель укладывается в металлическом лотке за подвесным потолком. Выбран лоток с размерами 30х100мм  (высота х ширина) длинной по 3м каждый.

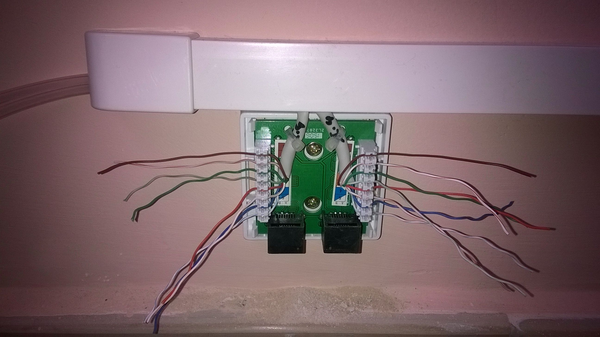

В помещениях кабель укладывается в ПВХ кабельный канал и заканчивается розеткой.

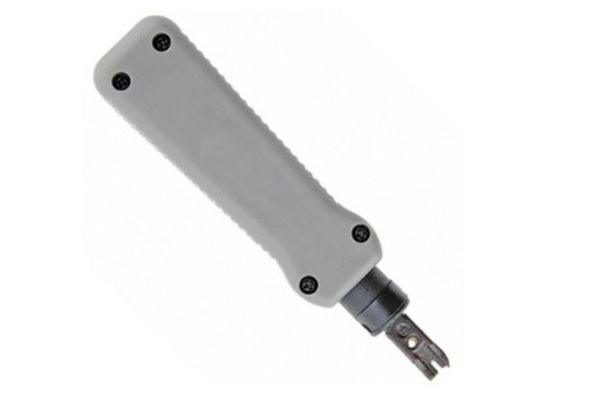

Для одного кабеля подходит кабельный канал 16х16мм. Если 2-5 кабелей, то размер кабельного канала 25х16мм, как на фото выше. Компьютерные розетки выбраны с одним или двумя разъемами RJ-45. Они расшиваются по стандарту А или Б. Главное, чтоб стандарт был один на всю сеть. В нашей организации везде Б. Для расшивки требуется инструмент, например спец.нож T-431.

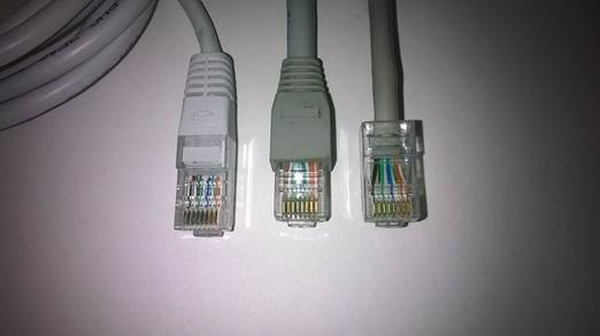

Розетка и ПК соединяются патч-кордом, который обжат так же по стандарту Б (TIA/EIA-568B).

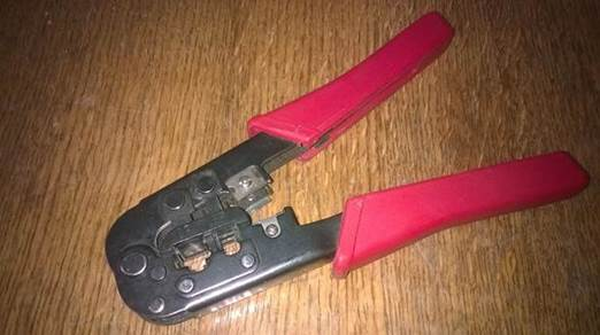

Обжим коннекторов RJ-45 выполняется другим специальным обжимным инструментом, который на фото ниже.

Перед началом монтажных работ нужно позаботиться, чтоб все необходимые инструменты были под рукой. Кроме двух названных, минимально необходимым является еще перфоратор и болгарка, чтоб сверлить стены и пилить металлические лотки. Обязательно нужна стремянка не менее 1,7м, кусачики, отвертки, молоток и черный маркер, чтоб подписывать кабель и розетки.

Оборудование и материалы закупались в несколько этапов. Первоначально построили сеть 3-го этажа вместе с серверной. Затем, оценив плюсы и минусы, докупили материалы и оборудование.

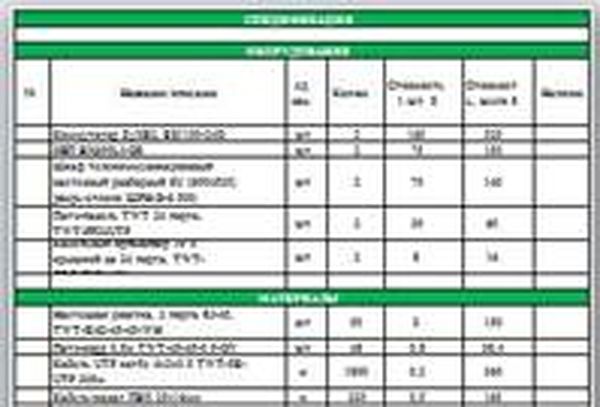

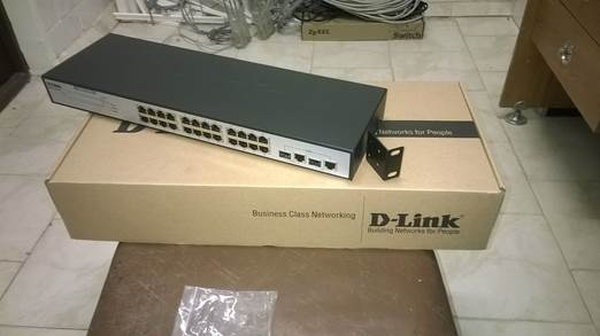

Сеть по стоимости рассчитывалась как бюджетная из наиболее дешевых материалов и с максимальной скоростью 100Мбит\с от коммутаторов D-Link и ZyXEL. Однако, на втором этапе нашлись средства и закупили более дорогие управляемые коммутаторы с гигабитными портами ZyXEL GS-1900. Ситуация стала по веселее. Стоимость ЛВС на один этаж можно посмотреть в смете ниже.

Сюда для полной картины нужно добавить еще оплату проектных, монтажных работ и электрику. Так же был закуплен сервер за 3000$, в смете не указан.

Монтажом сети занялась армия из двух – инженер и техник. Руководство посчитало, что привлекать стороннюю организацию экономически нецелесообразно, стоимость одной точки получается в три раза дороже, чем двое будут заниматься этим за зарплату. О том,  как происходил монтаж  инфраструктуры и настройка оборудования описано в дальнейших статьях рубрики ЛВС.
